DSS3 – Elevador para preparadores de pedidos y apiladores
El Dendro DSS3 es un elevador diseñado para el mantenimiento de transpaletas y máquinas más pequeñas sin necesidad de adoptar una posición de trabajo baja e incómoda
Dendro Lift / DSS3
DSS3 – Elevador de servicio para recogepedidos y apiladores
Elevador de servicio seguro y ergonómico para carretillas de almacén de hasta 3.600 kg.
El DSS3 está diseñado para recogepedidos, apiladores y vehículos de transporte interno que deben elevarse a una altura de trabajo cómoda. La carretilla se eleva mediante sus patas de apoyo y horquillas hasta cualquier altura de trabajo requerida, con un máximo de 1.800 mm. El movimiento de elevación, regulable de forma continua, y el buen acceso al vehículo facilitan el mantenimiento de componentes como el motor, la batería, los frenos, las ruedas y el chasis.

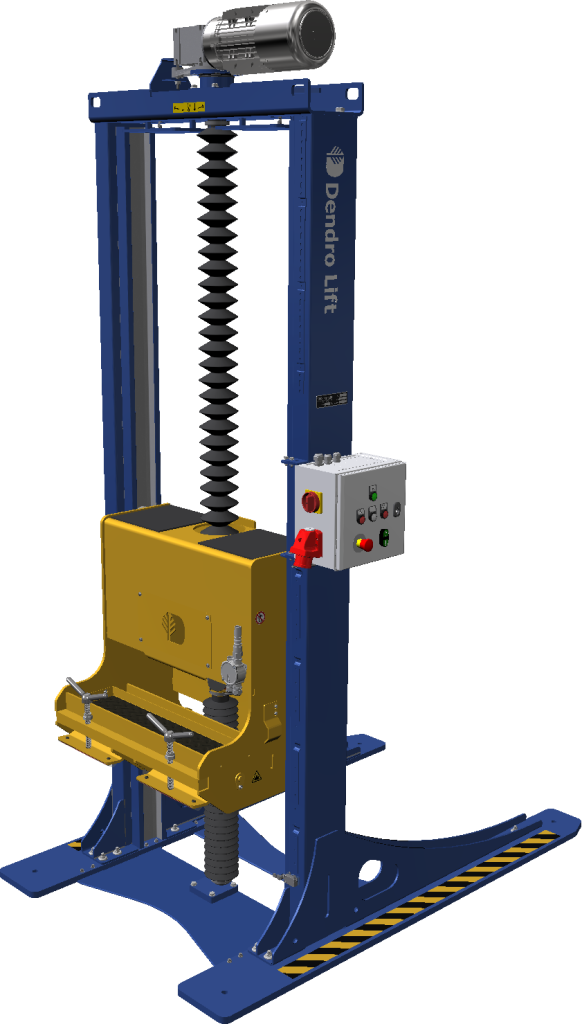

DSS3 – elevador de servicio autoportante para recogepedidos, apiladores y vehículos de transporte interno de hasta 3.600 kg.
Datos técnicos
Capacidad máxima de elevación
3.600 kg
Altura máxima de elevación
1.800 mm
Velocidad de elevación y descenso
1,2 m/min
Potencia del motor
2,2 kW
Alimentación eléctrica
3 × 400 V, 16 A
Altura total
3.104 mm
Dimensiones de la base
1.321 × 2.000 mm
Peso
900 kg
Instalación
Autoportante, sin anclaje al suelo
Los datos técnicos corresponden a la configuración estándar. Las dimensiones y el equipamiento pueden variar según la configuración seleccionada.
Estudio de tiempos · realizado con el DSS2
El DSS2 ahorró de media un 40 % del tiempo de mantenimiento
Este estudio de tiempos se realizó con el DSS2, el elevador de servicio de Dendro Lift para carretillas de hasta 2.500 kg. El DSS3 se basa en el mismo principio de elevación, con las patas de apoyo y las horquillas colocadas en los puntos de elevación, pero el ahorro de tiempo no se ha medido específicamente para el DSS3.
Un fabricante de carretillas líder del mercado realizó el estudio de forma totalmente independiente de Dendro Lift. El tiempo medio de las tareas de mantenimiento comparadas fue de 14 min 17 s con gato y caballetes, y de 8 min 38 s con el DSS2. Esto equivale a un ahorro de tiempo del 39,59 %, redondeado al 40 %.
Gato y caballetes14 min 17 s
Con DSS28 min 38 s
Ahorro medio de tiempo (DSS2)39,59 % ≈ 40 %
El estudio fue realizado por un fabricante de carretillas líder del mercado, de forma totalmente independiente de Dendro Lift, y se refiere al DSS2. El ahorro de tiempo se calcula comparando el tiempo de mantenimiento medido sin DSS2 con el tiempo de mantenimiento con DSS2. Los resultados pueden variar según la tarea, el vehículo y las condiciones.
Principio de funcionamiento y procedimiento de elevación
El DSS3 permite al técnico de servicio acceder a los componentes principales del vehículo sin tener que trabajar de rodillas ni adoptar otras posturas físicamente exigentes. La elevación y el descenso se regulan de forma continua y deben supervisarse durante todo el movimiento.
01
Posicionar y asegurar: las patas de apoyo y las horquillas de la carretilla se colocan en los puntos de elevación previstos y se aseguran antes de elevar.
02
Elevar a la altura de trabajo requerida: la altura de elevación se regula de forma continua hasta 1.800 mm.
03
Realizar el mantenimiento: el vehículo queda fácilmente accesible para trabajar en el motor, la batería, los frenos, las ruedas y el chasis.
Sistema de accionamiento electromecánico
El movimiento de elevación se genera mediante un motorreductor de tornillo sinfín con freno y se transmite a través de un husillo elevador con rosca trapezoidal autoblocante, protegido por un fuelle de goma. La tuerca portante soporta la carga durante el funcionamiento normal. Una tuerca de seguridad independiente proporciona una función mecánica de reserva.
El principio autoblocante del husillo ayuda a evitar un descenso descontrolado, y el motor freno mantiene la carga a la altura seleccionada. Por ello, el trabajo puede comenzar en cuanto la carretilla está elevada, sin aseguramiento adicional.
Funciones de seguridad integradas
Husillo de elevación trapezoidal autoblocante – ayuda a impedir el retroceso del sistema de elevación.
Tuerca portante y tuerca de seguridad – funciones independientes de soporte de carga y reserva mecánica.
Caja de engranajes cerrada con motor freno – mantiene la carga en posición cuando se detiene el accionamiento.
Supervisión del desgaste de la tuerca – detiene el elevador cuando se supera el límite de desgaste permitido.
Control de obstáculos durante el descenso – interrumpe el movimiento si se detecta un obstáculo.
Finales de carrera para la altura máxima y mínima – limitan el movimiento en las posiciones máxima y mínima.
Parada de emergencia – detiene el movimiento en una situación de emergencia.
El DSS3 cuenta con marcado CE conforme a EN 1493:2022.
Instalación y posicionamiento
El DSS3 se instala sobre un suelo plano y resistente. Su construcción autoportante no requiere anclaje al suelo. Para el funcionamiento se necesita una alimentación de 3 × 400 V, 16 A.
El elevador puede trasladarse utilizando una carretilla elevadora contrapesada. Para traslados frecuentes está disponible como opción el Mover 2.0.
Antes del uso deben comprobarse el peso, las dimensiones, los puntos de elevación y la distribución de la carga del vehículo respecto al rango de uso permitido del elevador.
Uso previsto
El DSS3 está diseñado para vehículos más pesados y entornos de taller exigentes. Está destinado al mantenimiento periódico de recogepedidos, apiladores y vehículos de transporte interno en talleres de carretillas, almacenes, centros logísticos, terminales e instalaciones industriales.
La diferencia entre DSS2 y DSS3
Ambos modelos ofrecen una altura máxima de elevación de 1.800 mm y una instalación independiente. La elección depende principalmente del peso, las dimensiones y los puntos de elevación del vehículo.
Modelo compacto

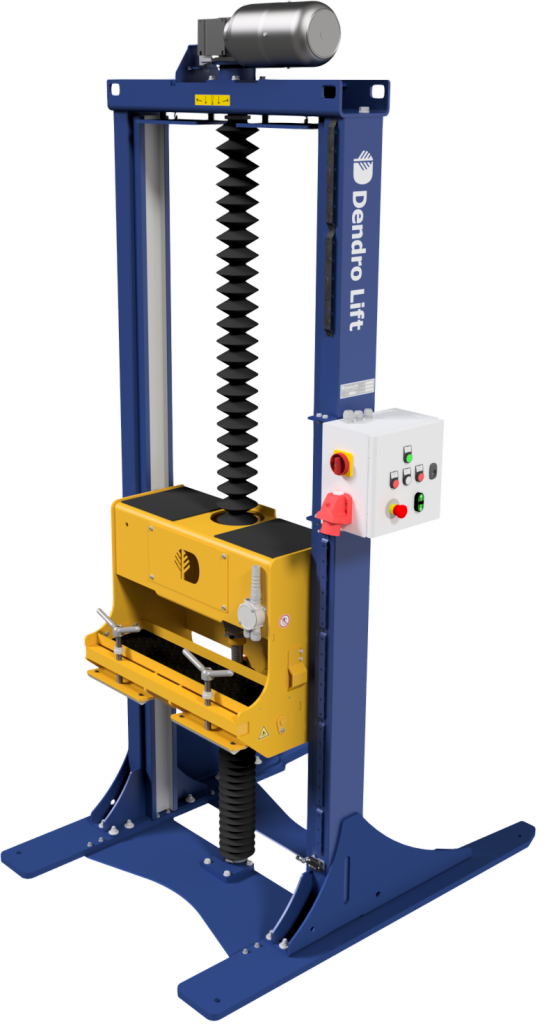

DSS2
Capacidad: hasta 2.500 kg
Para apiladores y carretillas con patas de apoyo cuando un elevador de servicio compacto es la opción adecuada.
