DSS3 – Hub für Hubwagen und Stapler

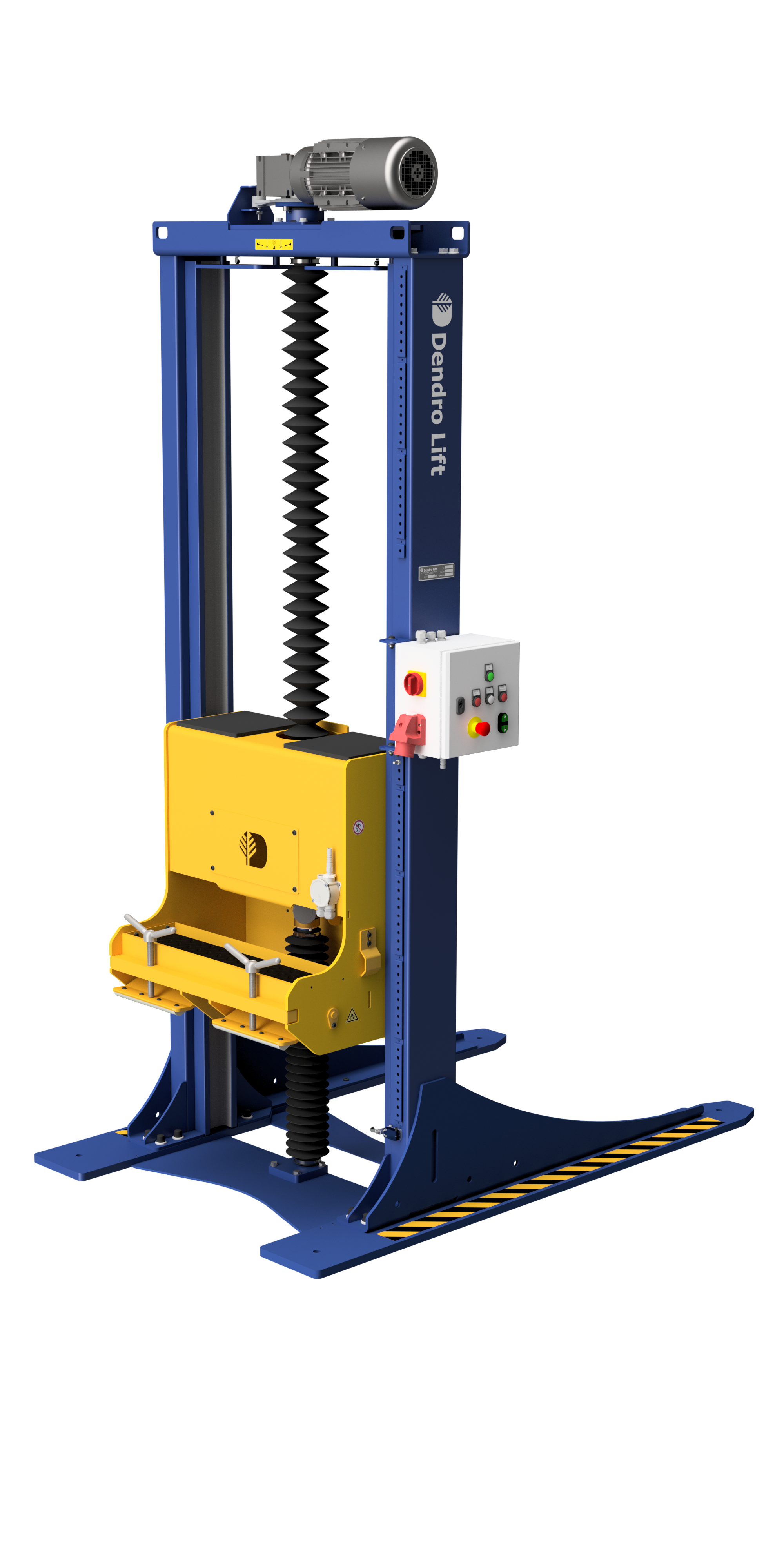

Der Dendro DSS3 ist ein Lift, der für die Wartung von Hubwagen und kleineren Maschinen entwickelt wurde, ohne dass eine niedrige und unbequeme Arbeitsposition erforderlich ist.

DSS3 – Hub für Hubwagen und Stapler

Die Wartung und der Service von Staplern, Hubwagen und Transportern erfordern häufig Arbeiten in niedrigen und ergonomisch ungünstigen Positionen. Zusätzlich kommen teilweise Scherenhebebühnen zum Einsatz, die weder ausreichende Stabilität noch vollen Zugang zu allen Seiten des Fahrzeugs bieten. DSS3 ermöglicht stattdessen eine sichere, stabile und ergonomische Wartung von Flurförderzeugen in professionellen Werkstattumgebungen. Dadurch können Servicetechniker effizient und kontrolliert von Beginn an arbeiten.

Der DSS3 – Hub für Hubwagen und Stapler ist für den Servicehub von Staplern, Hubwagen und Transportern mit einem Gesamtgewicht von bis zu 3.600 kg ausgelegt. Gleichzeitig erfüllt die Konstruktion die Anforderungen an Sicherheit, Zuverlässigkeit und Effizienz im modernen Werkstattbetrieb.

Was ist DSS3 – Hub für Hubwagen und Stapler?

DSS3 ist ein freistehender Stapler-Servicehub, der Stapler und Hubwagen für Wartungs- und Servicearbeiten auf eine ergonomisch korrekte Arbeitshöhe anhebt. Gleichzeitig sorgt der Hub für eine stabile Positionierung des Fahrzeugs sowie freien Zugang von drei Seiten.

Darüber hinaus erleichtert diese Aufstellung den Zugang zu Motor, Batterien, Bremsen und Radaufhängung. Dadurch lassen sich Servicearbeiten durchführen, ohne das Fahrzeug während der Arbeit bewegen zu müssen.

Dendro Lift entwickelte den DSS3 in Zusammenarbeit mit führenden Staplerherstellern. Somit erfüllt der Hub sowohl praktische als auch sicherheitsrelevante Anforderungen im täglichen Werkstatteinsatz.

Einsatz des DSS3 für Hubwagen und Stapler

Der DSS3 wird für den Servicehub von Staplern, Hubwagen, Transportern und internen Förderfahrzeugen mit einer maximalen Tragfähigkeit von 3.600 kg eingesetzt. Besonders geeignet ist der Hub für Umgebungen, in denen regelmäßige Wartungsarbeiten erfordern, dass das Fahrzeug während des gesamten Servicevorgangs sicher angehoben bleibt.

Typische Einsatzbereiche sind Gabelstapler-Werkstätten, Logistikzentren, Lagerhäuser, Terminals und Industrieanlagen mit interner Materiallogistik. Auf diese Weise unterstützt der DSS3 sowohl effiziente Serviceabläufe als auch eine sichere Arbeitsumgebung.

Hubprinzip des DSS3 bei der Staplerwartung

Bei der Anwendung führt der Bediener die Stützbeine und Gabeln des Staplers in die dafür vorgesehenen Aufnahmen des Hubs ein und fixiert sie mit Befestigungsschrauben. Dadurch entsteht eine stabile und sichere Fixierung während des gesamten Hub- und Serviceprozesses.

Anschließend stellt der Bediener die Hubhöhe stufenlos über das Bedienfeld ein. Gleichzeitig erfolgt die Hub- und Senkbewegung kontrolliert und präzise, sodass sich die Arbeitshöhe optimal an die jeweilige Serviceaufgabe anpassen lässt. Die maximale Hubhöhe beträgt 1.800 mm.

Ergonomie bei der Wartung von Hubwagen und Staplern

Der DSS3 verbessert die Arbeitsbedingungen bei Servicearbeiten, indem er das Fahrzeug auf eine ergonomisch günstige Arbeitshöhe anhebt. Dadurch reduziert sich der Bedarf an knienden, gebückten oder verdrehten Arbeitspositionen deutlich.

Gleichzeitig verringert der freie Zugang zu den Fahrzeugkomponenten die Belastung von Rücken, Knien und Schultern. Infolgedessen sinkt das Risiko von belastungsbedingten Verletzungen bei wiederkehrenden Wartungsarbeiten.

Konstruktion und mechanischer Aufbau des DSS3

Der DSS3 verwendet eine selbsthemmende, nicht umkehrende Trapezgewindespindel mit Sicherheitsfolgemutter, um die Last sicher in Position zu halten. Dadurch sind während der Servicearbeiten keine zusätzlichen mechanischen Verriegelungen erforderlich.

Darüber hinaus ist das Antriebssystem mit einem geschlossenen Getriebe und Bremsmotor ausgestattet. Diese Lösung verhindert ein unbeabsichtigtes Absenken der Last und gewährleistet einen stabilen Betrieb sowohl während des Hebens als auch im Stillstand.

Integrierte Sicherheitsfunktionen des DSS3

Der DSS3 kombiniert mehrere Sicherheitsfunktionen zum Schutz von Bediener und Ausrüstung im täglichen Einsatz, darunter:

Selbsthemmende, nicht umkehrende Trapezgewindespindel mit Sicherheitsfolgemutter
Geschlossenes Getriebe mit Bremsmotor zur Verhinderung eines unbeabsichtigten Absenkens
Leicht zugänglicher Not-Aus am Bedienfeld
Sicherheitsendschalter zur Überwachung des Mutternverschleißes
Sicherheitsendschalter zur Prüfung auf Hindernisse unter dem Hub beim Absenken
Sicherheitsendschalter für maximale und minimale Hubhöhe

CE-Kennzeichnung und anzuwendende Normen

Der DSS3 ist CE-zertifiziert gemäß SS-EN 1493:2022, der Norm für Fahrzeugheber. Damit erfüllt der Hub die EU-Anforderungen an Sicherheit, Funktion und Dokumentation für den professionellen Werkstatteinsatz.

Technische Daten und Leistungsfähigkeit

Der DSS3 verfügt über eine Tragfähigkeit von bis zu 3.600 kg und erreicht eine maximale Hubhöhe von 1.800 mm. Gleichzeitig ermöglicht die Hub- und Senkbewegung eine kontrollierte und präzise Positionierung des Fahrzeugs bei Servicearbeiten.

Die Konstruktion ist für den Dauerbetrieb ausgelegt und gewährleistet eine stabile Leistung auch bei häufiger Belastung.

Installation, Aufstellung und Einsatzumgebung

Der DSS3 benötigt keine feste Bodeninstallation. Der Bediener stellt den Hub auf einem ebenen und tragfähigen Untergrund auf und schließt ihn an einen dreiphasigen 16-A-Anschluss (3 × 400 V) an. Zusätzlich lässt sich der Hub mit der optionalen Mover 2.0-Einheit oder mit einem Gabelstapler zwischen Arbeitsplätzen bewegen.

Der Hub ist für den Einsatz in industriellen Innenräumen vorgesehen und gemäß den geltenden Anweisungen und Sicherheitsvorschriften zu betreiben.

Unterschied zwischen DSS3 und DSS2

Der DSS3 ist für den Servicehub von Hubwagen und Staplern mit einem Gewicht von bis zu 3.600 kg ausgelegt. Im Gegensatz dazu bietet der DSS2 eine Lösung für leichtere Anwendungen mit einer maximalen Tragfähigkeit von 2.500 kg.

So kann der Anwender den passenden Hub entsprechend Fahrzeuggewicht und Einsatzbereich auswählen, während die grundlegenden Prinzipien von Sicherheit und Ergonomie erhalten bleiben.

Betrieb, Service und Lebensdauer

Abschließend bietet der DSS3 eine zuverlässige Lösung für den langfristigen Einsatz in anspruchsvollen Umgebungen. Der robuste mechanische Aufbau und der Einsatz bewährter Komponenten tragen zu geringem Wartungsaufwand und einer langen Lebensdauer bei.

Dank der Serviceorganisation von Dendro Lift und der Ersatzteilversorgung kann der Hub über viele Jahre hinweg zuverlässig betrieben werden – auch bei hoher Nutzungshäufigkeit.
