DSS2 – Lyft för stapeltruckar och stödbenstruckar upp till 2 500 kg
Dendro Stacker Service Lift är vår revolutionerade lyft som både underlättar arbetet och ökar säkerheten
DSS2 – servicelyft för stapeltruckar och stödbenstruckar
Elektromekanisk servicelyft för truckar med en totalvikt upp till 2 500 kg.

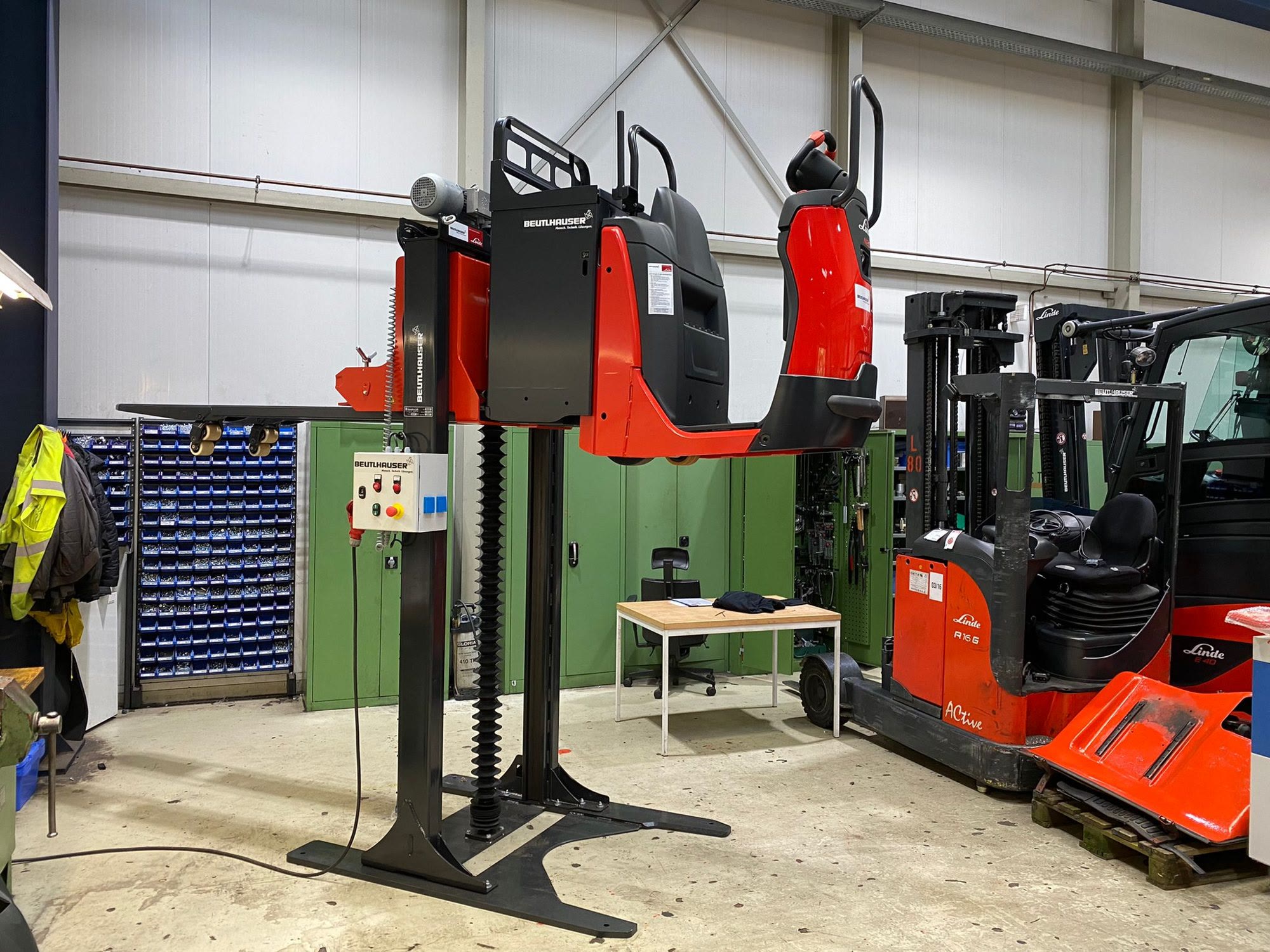

DSS2 är konstruerad för service av stapeltruckar och stödbenstruckar. Trucken lyfts i stödben och gafflar till valfri arbetshöjd upp till 1 800 mm. Konstruktionen ger åtkomst från alla fyra sidor för arbete med bland annat motor, batteri, bromsar, hjul och chassikomponenter.
Tekniska data
| Maximal lyftkapacitet | 2 500 kg |
| Maximal lyfthöjd | 1 800 mm |
| Lyfthastighet | 1,8 m/min |
| Motoreffekt | 2,6 kW |
| Elanslutning | 3 × 400 V, 16 A |
| Totalhöjd | 2 894 mm |
| Grundmått | 1 221 × 1 600 mm |
| Installation | Fristående, utan golvförankring |
Tekniska data gäller standardutförande. Mått och utrustning kan variera beroende på konfiguration.
Funktionsprincip och lyftförfarande
Truckens stödben och gafflar placeras i avsedda lyftupptag. Fordonet fixeras innan lyftrörelsen startas. Lyft och sänkning sker steglöst och ska övervakas under hela rörelsen.
Elektromekaniskt drivsystem
Lyftrörelsen genereras av en växelmotor med broms och överförs genom en självhämmande trapetsgängad lyftskruv. Lyftmuttern bär lasten under normal drift. En separat säkerhetsmutter fungerar som mekanisk reservfunktion.
Den självhämmande skruvprincipen motverkar okontrollerad sänkning. Bromsmotorn håller lasten i valt läge och ger kontrollerade stopp. Automatisk smörjning förser lyftskruv och muttersystem med smörjmedel under drift.
Integrerade säkerhetsfunktioner
- Självhämmande trapetsgängad lyftskruv – motverkar bakdrivning av lyftsystemet.
- Lyftmutter och säkerhetsmutter – separat bärande funktion och mekanisk reservfunktion.
- Växelmotor med broms – håller lasten i position när drivningen stannar.
- Övervakning av mutterslitage – stoppar lyften när tillåten slitagenivå överskrids.
- Hinderkontroll vid sänkning – avbryter sänkrörelsen om ett hinder registreras.
- Övre och nedre gränslägen – begränsar rörelsen vid högsta och lägsta position.
- Nödstopp – stoppar lyftrörelsen vid en nödsituation.
DSS2 är CE-märkt enligt SS-EN 1493:2022.
Installation och placering
DSS2 placeras på ett plant och bärande golv. Konstruktionen är fristående och kräver ingen golvförankring. För drift krävs en elanslutning på 3 × 400 V, 16 A.
Lyften kan flyttas med en motviktstruck. För regelbunden förflyttning finns Mover 2.0 som tillval.
Före användning ska truckens totalvikt, mått, lyftpunkter och lastfördelning kontrolleras mot lyftens tillåtna användningsområde.
Avsedd användning
DSS2 är avsedd för återkommande underhåll av stapeltruckar och stödbenstruckar i truckverkstäder, lager, logistikcenter, terminaler och industrianläggningar. Den fria åtkomsten från fyra sidor och den steglöst reglerbara arbetshöjden förenklar servicearbete utan att förändra lyftens tekniska säkerhetsprincip.
Val av lyftmodell
För tyngre stapeltruckar och interna transportfordon upp till 3 600 kg finns DSS3. Valet av modell ska baseras på fordonets totalvikt, dimensioner och tillgängliga lyftpunkter.
- Självlåsande skruvmekanism utan sjunkande lyft
- Ergonomisk arbetshöjd som minskar belastningsskador
- Anpassas efter era truckmodeller och lyfthöjder
- CE-märkt och byggd för daglig verkstadsdrift
DSS2, DSS3 och CBL6 – översikt och valguide
DSS2, DSS3 och CBL6 är tre olika lyftlösningar för truckservice. Valet mellan dem baseras på trucktyp, totalvikt och arbetsmiljö.
Dendro Lift har utvecklat systemen för tre tydliga användningsområden, och fordonets konstruktion avgör vilken modell som är lämplig.
- Service av staplare
- Service av tyngre staplare och palltruckar
- Service av motviktstruckar
Skillnader i användningsområde
Först och främst är DSS2 avsedd för stapeltruckar och stödbenstruckar i den lägre viktklassen.
DSS3 är däremot dimensionerad för högre belastning och används när större marginaler krävs.
CBL6 är slutligen utvecklad för motviktstruckar och tyngre industriella truckar där axellaster och hjulfrigång ställer högre krav.
På så sätt täcker de tre modellerna olika segment inom professionell truckservice.
Säkerhet och CE-certifiering
Samtliga modeller är CE-certifierade enligt Maskindirektivet och konstruerade i enlighet med SS-EN 1493:2022 för fordonslyftar.
Därmed är CE-märkningen en integrerad del av konstruktion och dokumentation.
- Mekanisk säkerhet
- Lastbärande konstruktion
- Skydd mot oavsiktlig sänkning
- Nödstopps- och säkerhetsfunktioner
Hur väljer man mellan modellerna?
Valet baseras på fyra faktorer. I praktiken avgör truckens konstruktion och lastklass vilken modell som är korrekt.
- Trucktyp
- Totalvikt
- Arbetsmiljö
- Servicefrekvens
-
Trucklyftar & DSS2
Välj rätt lyft för din truckservice. Med CE-certifierade DSS2, DSS3 och CBL6 erbjuder Dendro Lift säkra och ergonomiska lyftlösningar anpassade efter trucktyp, totalvikt och verkstadens specifika behov.
-
Tåglyftar
Minimera stillestånd i depån med driftsäkra tåglyftar. Dendro Lifts modulära lyftbockar och boggivändare kombinerar över 50 års erfarenhet med beprövad precision för säker och flexibel tågservice.
-
Takplattformar tåg och buss
Säker och effektiv takservice för tåg och bussar. Dendro Lifts sensorstyrda, utskjutbara takplattformar ger fast fallskydd och ergonomisk åtkomst längs hela fordonet utan risk för plåtskador.
-
Speciallyftar
Från några få ton till hundratals ton. Dendro Lifts modulära system gör det enkelt att skräddarsy unika lyftlösningar och lägesställare för tung industri – med över 50 års erfarenhet.
-
Specialanpassade Pallbockar
Skräddarsydd säkerhet för laster upp till 100 ton. Dendro Lifts CE-märkta pallbockar kombinerar svensk tillverkning med ergonomiska tillval som gasfjädrar och undanfjädrande hjul för krävande industrimiljöer.
Frågor & svar om trucklyftar och truckservice
En staplare ska aldrig lyftas med domkrafter eller pallbockar – de är inte byggda för truckens vikt och tyngdpunkt. Det säkraste och mest ergonomiska sättet är att använda en trucklyft utvecklad för staplare, till exempel Dendro Lift DSS2 Premium eller DSS3. De lyfter hela trucken stabilt och jämnt, ger fri åtkomst underifrån och eliminerar risken för att trucken välter.
Börja alltid med att stänga av trucken och koppla bort batteriet. Lyft sedan trucken till arbetshöjd med en Dendro-lyft. Då kan du serva hjul, bromsar, motorer och hydraulik utan att behöva arbeta i obekväma eller farliga ställningar.
Trucken måste lyftas så att hjulen är fria från golvet. Med DSS2 eller DSS3 går det snabbt och säkert – trucken lyfts till cirka 1,8 meters arbetshöjd och står stabilt under hela arbetet.
Nej. Billyftar är inte anpassade för truckars konstruktion, tyngdpunkt eller stödben. En trucklyft har särskilda lyftpunkter för gafflar och stödben och är CE-certifierad för den typen av last.
Generellt rekommenderas service var 500:e driftstimme eller minst en gång per år. Med en Dendro-lyft blir servicearbetet både snabbare och säkrare.
Att truckar lyfts med fel utrustning – till exempel domkrafter, pallbockar eller hemmagjorda stöd. Det skapar risk för att trucken tippar eller sjunker. En Dendro-lyft eliminerar den risken helt.
Ja. Dendro Lifts trucklyftar är konstruerade för att lyfta trucken med batteriet på plats – stabilt och säkert.
Du får utföra enklare service enligt Arbetsmiljöverkets regler, men tyngre arbete ska göras av utbildad personal. Dendro Lifts lyftar används både av verkstäder och företag med egen internservice.
- DSS2 Premium – för staplare och stödbenstruckar upp till 2 500 kg
- DSS3 – för staplare och stödbenstruckar upp till 3 600 kg
- DSS2 AquaShield – för våta och hygieniska miljöer, t.ex. livsmedels- och läkemedelsindustrin
- CBL6 – för motviktstruckar upp till 6 000 kg
DSS3 har högre lyftkapacitet (3 600 kg) medan DSS2 Premium lyfter 2 500 kg men har fler standardfunktioner, som dubbla eluttag, förbättrade lyftok och repskydd.
DSS2 AquaShield är byggd i galvaniserat stål och utrustad med IP69K-komponenter som tål högtryckstvätt och desinfektion – perfekt för våta, hygienkrävande miljöer.
En mobil lyft för motviktstruckar upp till 6 000 kg. Den kräver ingen fast installation och flyttas enkelt med pumphandtag.
Standardlyfthöjden är 1 800 mm, vilket ger perfekt arbetshöjd för underhåll och reparation.
Alla lyftar drivs med 3-fas 400 V, 16A, vilket är standard för industriella verkstäder.
Nej. Samtliga av Dendro Lifts trucklyftar är fristående och kräver ingen fast installation. De är redo att användas direkt.
Trucken körs in, stödbenen låses – och inom en minut är den upplyft till full arbetshöjd.
Varje lyft är CE-märkt och testad enligt SS-EN 1493:2022. De har:
- Självhämmande trapetsgängad spindel med säkerhetsmutter
- Bromsmotor och nödstopp
- Gränslägesbrytare för hinder och slitagekontroll
- Robust stålram för stabilitet även vid tunga laster
Mycket lite. Lyftarna har automatisk smörjning, slitagesensorer och underhållsfri drift i många år.
Ja. DSS2 och DSS3 kan flyttas antingen med Mover 2 eller med gaffeltruck via de integrerade gaffelfickorna. CBL6 har dessutom ett inbyggt pumphandtag, vilket gör den enkel att förflytta för hand.
Ja. Dendro Lift erbjuder flera tillval:
- Fjärrkontroll
- 20 m kabelvinda
- Gaffeladaptrar med magneter
- Lyftbricka 2.0 för mindre maskiner
- Mover 2.0 för smidig förflyttning
Servicetiden minskar i genomsnitt med upp till 40 % jämfört med pallbockar eller domkrafter – samtidigt som arbetsmiljön förbättras avsevärt.
Ja, alla modeller är CE-certifierade enligt SS-EN 1493:2022, vilket innebär att de uppfyller EU:s krav för säker lyftutrustning.
Enligt AFS 2006:5 ska alla lyftanordningar vara testade, CE-märkta och säkra för sitt ändamål. Dendro Lifts trucklyftar uppfyller dessa krav fullt ut.
