Il nostro nuovo e rivoluzionario sollevatore che semplifica il lavoro e aumenta la sicurezza
Dendro Lift / DSS2
DSS2 – Sollevatore di servizio per stoccatori e transpallet
Sollevatore di servizio elettromeccanico per carrelli con peso totale fino a 2 500 kg.
Il DSS2 è progettato per la manutenzione di stoccatori e transpallet. Il carrello viene sollevato tramite i bracci portanti e le forche fino all’altezza di lavoro desiderata, con un massimo di 1 800 mm. La struttura consente l’accesso da tutti e quattro i lati per intervenire, tra l’altro, su motore, batteria, freni, ruote e telaio.

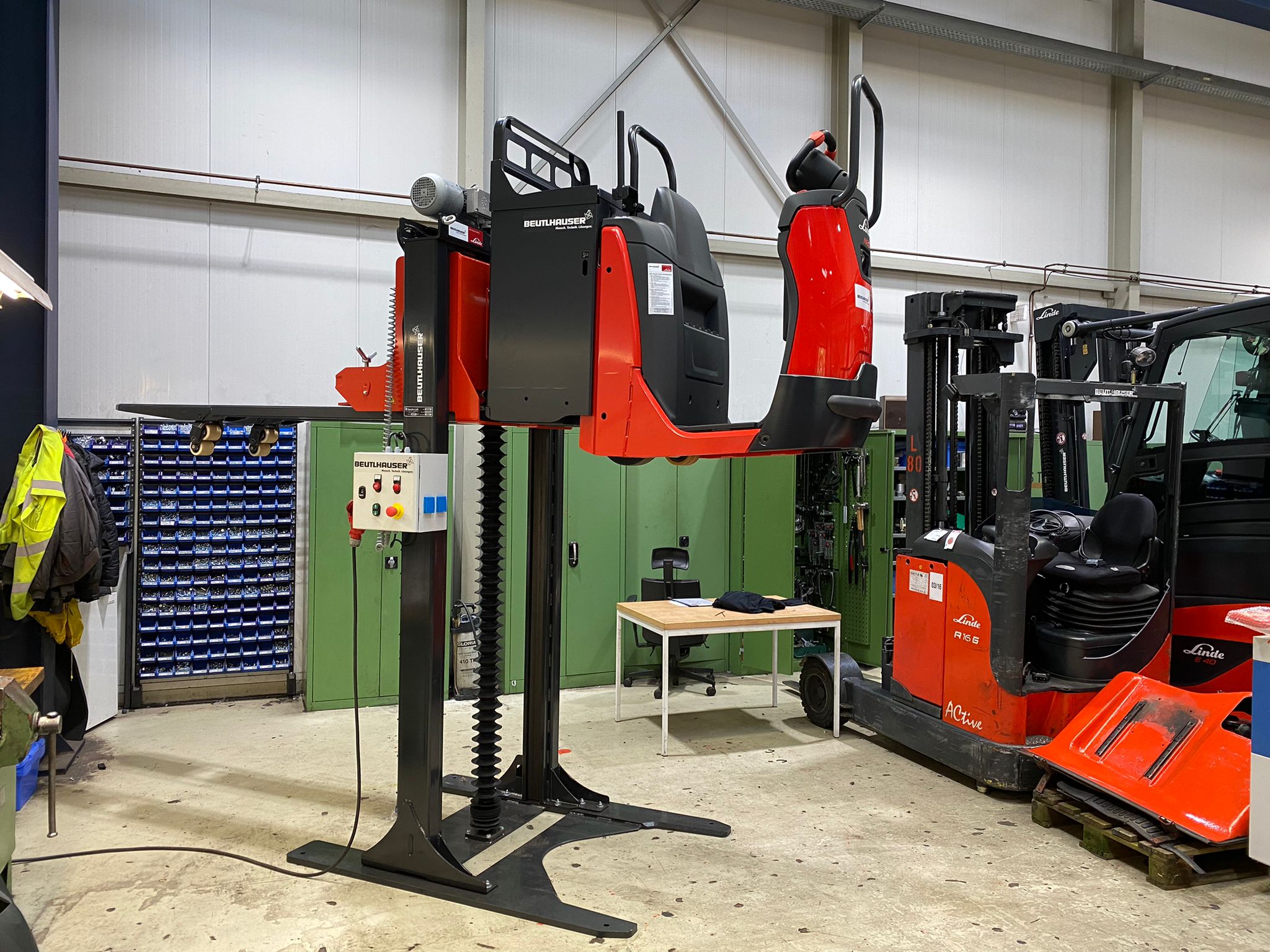

DSS2 con un transpallet in posizione rialzata per la manutenzione. I bracci portanti e le forche sono posizionati nei punti di sollevamento, consentendo l’accesso all’intero telaio.
Dati tecnici
Portata massima di sollevamento
2 500 kg
Altezza massima di sollevamento
1 800 mm
Velocità di sollevamento
1,8 m/min
Potenza del motore
2,6 kW
Alimentazione elettrica
3 × 400 V, 16 A
Altezza totale
2 894 mm
Ingombro a pavimento
1 221 × 1 600 mm
Installazione
Autoportante, senza ancoraggio al pavimento
I dati tecnici si riferiscono alla configurazione standard. Dimensioni e dotazioni possono variare in base alla configurazione scelta.
Studio dei tempi
Il DSS2 fa risparmiare in media il 40% del tempo di manutenzione
Un produttore di carrelli elevatori leader di mercato ha condotto questo studio dei tempi in modo del tutto indipendente da Dendro Lift. Il tempo medio delle operazioni di manutenzione confrontate è stato di 14 min 17 s con cric e cavalletti e di 8 min 38 s con il DSS2. Ciò corrisponde a un risparmio di tempo del 39,59%, arrotondato al 40%. Il risparmio effettivo può variare in base all’operazione e all’officina.
Senza DSS214 min 17 s
Con DSS28 min 38 s
Risparmio di tempo medio39,59% ≈ 40%
Lo studio è stato condotto da un produttore di carrelli elevatori leader di mercato, in modo del tutto indipendente da Dendro Lift. Il risparmio di tempo è calcolato confrontando il tempo di manutenzione misurato senza DSS2 con il tempo di manutenzione con DSS2. I risultati possono variare in base all’operazione e alle condizioni.
Principio di funzionamento e procedura di sollevamento
I bracci portanti e le forche del carrello vengono posizionati negli appositi punti di sollevamento. Il veicolo viene immobilizzato prima dell’inizio del sollevamento. La salita e la discesa sono regolabili in continuo e devono essere controllate per tutta la durata del movimento.
01
Posizionamento: i bracci portanti e le forche vengono posizionati correttamente nei rispettivi punti di sollevamento.
02
Immobilizzazione: il veicolo viene fissato meccanicamente secondo le istruzioni relative al modello di carrello interessato.
03
Sollevamento: l’altezza di lavoro è regolabile in continuo fino a 1 800 mm.
04
Manutenzione: il carrello è accessibile da tutti e quattro i lati per intervenire su motore, batteria, freni e ruote.
Sistema di azionamento elettromeccanico
Il movimento di sollevamento è generato da un motoriduttore con freno e trasmesso tramite una vite di sollevamento a filetto trapezoidale autobloccante. Il dado portante sostiene il carico durante il normale funzionamento. Un dado di sicurezza indipendente svolge una funzione di riserva meccanica.
Il principio autobloccante della vite contribuisce a impedire la discesa incontrollata. Il motoriduttore con freno mantiene il carico all’altezza selezionata e consente arresti controllati. La lubrificazione automatica fornisce lubrificante alla vite di sollevamento e al sistema di dadi durante il funzionamento.
Funzioni di sicurezza integrate
Vite di sollevamento a filetto trapezoidale autobloccante – contribuisce a impedire il ritorno del sistema di sollevamento.
Dado portante e dado di sicurezza – funzioni separate per il sostegno del carico e la riserva meccanica.
Motoriduttore con freno – mantiene il carico in posizione quando l’azionamento si arresta.
Monitoraggio dell’usura del dado – arresta il sollevatore quando viene superato il limite di usura consentito.
Rilevamento degli ostacoli durante la discesa – interrompe la discesa se viene rilevato un ostacolo.
Finecorsa superiore e inferiore – limitano il movimento alle posizioni massima e minima.
Arresto di emergenza – arresta il movimento in caso di emergenza.
Il DSS2 è marcato CE in conformità alla norma SS-EN 1493:2022.
Installazione e posizionamento
Il DSS2 viene installato su un pavimento piano e portante. La struttura autoportante non richiede alcun ancoraggio al pavimento. Per il funzionamento è necessaria un’alimentazione elettrica da 3 × 400 V, 16 A.
Il sollevatore può essere spostato utilizzando un carrello elevatore a contrappeso. Per gli spostamenti frequenti è disponibile il Mover 2.0 opzionale.
Prima dell’utilizzo, il peso totale, le dimensioni, i punti di sollevamento e la distribuzione del carico del carrello devono essere verificati rispetto al campo di utilizzo consentito del sollevatore.
Uso previsto
Il DSS2 è destinato alla manutenzione ordinaria di stoccatori e transpallet in officine per carrelli elevatori, magazzini, centri logistici, terminal e stabilimenti industriali. L’accesso da tutti e quattro i lati e l’altezza di lavoro regolabile in continuo semplificano la manutenzione senza modificare il principio tecnico di sicurezza del sollevatore.
Scelta del modello di sollevatore
Per stoccatori più pesanti e veicoli per il trasporto interno fino a 3 600 kg è disponibile il DSS3. La scelta del modello deve basarsi sul peso totale, sulle dimensioni e sui punti di sollevamento disponibili del veicolo.
Dov'era il DSS2 quando ho iniziato a lavorare 23 anni fa? Ciò rende la manutenzione così semplice e mille volte più sicura. Era ora!
È come il giorno e la notte. Non voglio mai più lavorare senza un sollevatore come questo. Sicuro e all'altezza di lavoro perfetta. Risparmia il mio corpo e il denaro del cliente.
Con il DSS2 possiamo lavorare in modo molto più ergonomico. Addio mal di schiena. Finalmente!
Il DSS2 fa parte del mio lavoro quotidiano come una chiave inglese. Non riesco a immaginare una vita senza di essa.
Varianti
DSS2 AquaShield
Il nostro modello premium con superficie zincata e un quadro elettrico con certificazione IP69K
DSS3 1800
Capacità di sollevamento 3600 kg e portata in altezza 1800 mm
DSS2 1800 Premium
Capacità di sollevamento 2500 kg e capacità di altezza 1800 mm
