CBL6 – Zum Heben von Gabelstaplern mit einem Gewicht von bis zu 6.000 kg
Der Dendro Lift CBL6 ist eine einzigartige, mobile Ein-Säulen-Hebebühne für die Wartung von Gegengewichtsstaplern
Dendro Lift / CBL6
CBL6 – Mobile Ein-Säulen-Hebebühne für Gegengewichtsstapler bis 6.000 kg
Sichere und ergonomische Wartung von Gegengewichtsstaplern bis 6.000 kg.
Der CBL6 hebt elektrisch, gas- und dieselbetriebene Gegengewichtsstapler bis 6.000 kg auf eine komfortable Arbeitshöhe – ganz ohne Bodenverankerung. Die Hubhöhe lässt sich stufenlos bis 1.800 mm einstellen, und die mobile Ein-Säulen-Konstruktion erfordert keine feste Installation.

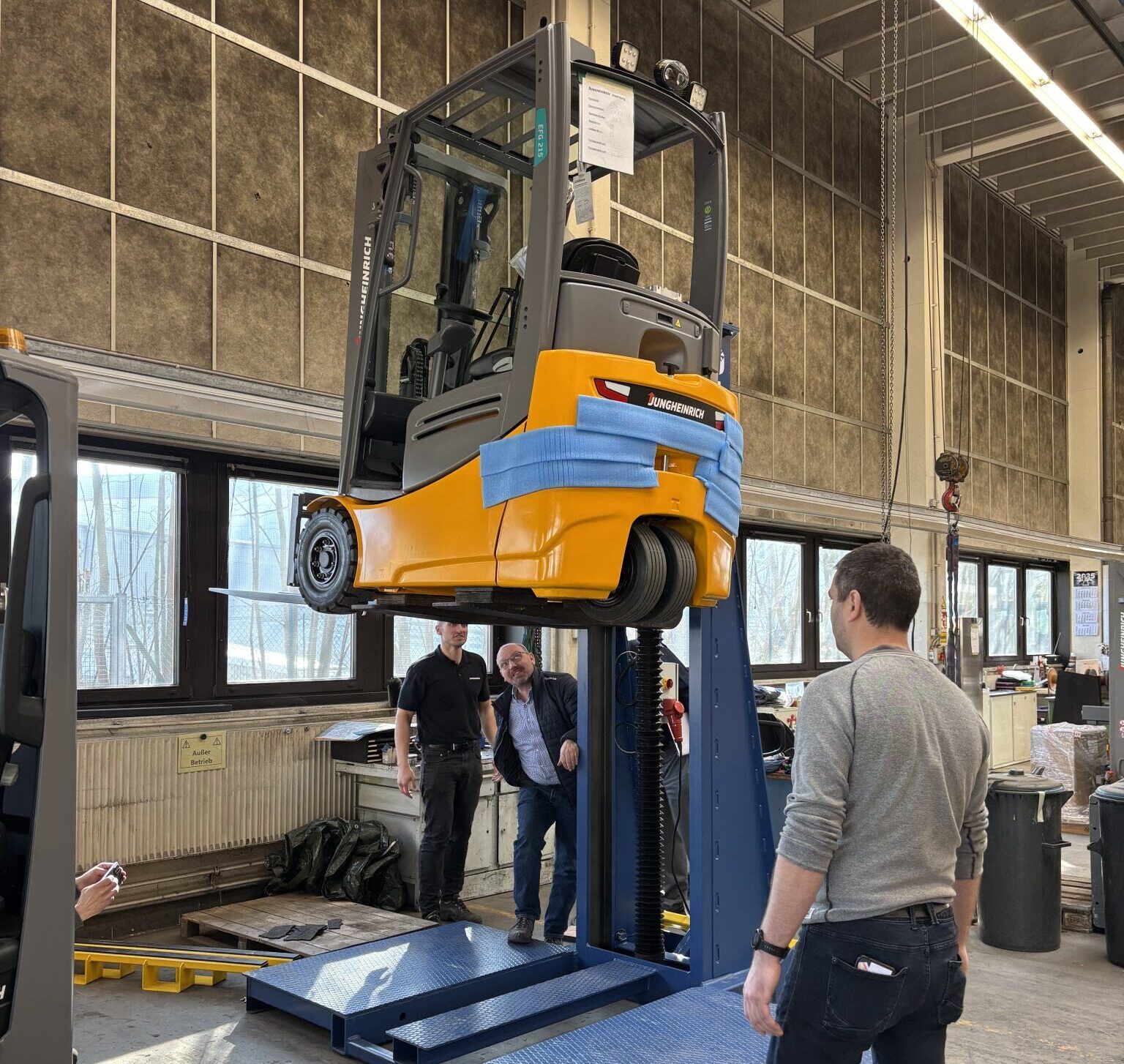

CBL6 with reachtruck
CBL6 – mobile Ein-Säulen-Hebebühne für Gegengewichtsstapler bis 6.000 kg.
Technische Daten
Maximale Tragfähigkeit
6.000 kg
Maximale Hubhöhe
1.800 mm
Hub- und Senkgeschwindigkeit
0,9 m/min
Motorleistung
3 kW
Elektrischer Anschluss
3 × 400 V, 16 A
Gesamthöhe
3.291 mm
Grundfläche
2.481 × 3.319 mm
Gewicht
2.094 kg
Installation
Freistehend, keine Bodenverankerung erforderlich
Die technischen Daten gelten für die Standardausführung. Abmessungen und Ausstattung können je nach Konfiguration variieren.
Funktionsprinzip und Hubvorgang
Wenn alle Räder frei sind und der Stapler von drei Seiten frei zugänglich ist, lassen sich Arbeiten unter anderem an Motor, Batterie, Bremsen und Radaufhängung einfacher durchführen. Heben und Senken sind stufenlos regelbar und müssen während der gesamten Bewegung überwacht werden.
01
Stapler auf die Rampe fahren: Der Stapler wird auf die versetzbare Rampe gefahren und sicher auf den Fahrflächen der Hebebühne positioniert.
02
Auf die gewünschte Arbeitshöhe anheben: Die Hubhöhe lässt sich stufenlos bis auf 1.800 mm einstellen.
03
Wartung durchführen: Der Stapler ist für Arbeiten an Motor, Batterie, Bremsen und Radaufhängung von drei Seiten zugänglich.
CBL6 Counterbalance truck
Elektromechanisches Antriebssystem
Die Hubbewegung wird durch einen Schneckengetriebemotor mit Bremse erzeugt und über eine selbsthemmende Trapezgewindespindel übertragen, die durch einen Gummifaltenbalg geschützt ist. Die Tragmutter nimmt die Last im Normalbetrieb auf. Eine separate Sicherheitsmutter übernimmt eine mechanische Reservefunktion.
Das selbsthemmende Spindelprinzip hilft, ein unkontrolliertes Absenken zu verhindern, und der Bremsmotor hält die Last auf der gewählten Höhe. Die Arbeiten können daher sofort nach dem Anheben beginnen, ohne zusätzliche Sicherung.
Integrierte Sicherheitsfunktionen
Selbsthemmende Trapezgewindespindel – verhindert das Rücktreiben des Hubsystems.
Tragmutter und Sicherheitsmutter – getrennte Funktionen für Lastaufnahme und mechanische Reserve.
Schneckengetriebe mit Bremsmotor – hält die Last in Position, wenn der Antrieb stoppt.
Überwachung des Mutterverschleißes – stoppt den Hubvorgang bei Überschreitung der zulässigen Verschleißgrenze.
Hinderniskontrolle beim Absenken – unterbricht die Absenkbewegung, wenn ein Hindernis erkannt wird.
Endschalter für maximale und minimale Hubhöhe – begrenzen die Bewegung in der höchsten und niedrigsten Position.
Not-Aus-Schalter – stoppt die Bewegung im Notfall.
Der CBL6 trägt die CE-Kennzeichnung gemäß EN 1493:2022.
Installation und Positionierung
Der CBL6 steht frei auf einem ebenen, tragfähigen Boden und benötigt keine Bodenverankerung. Für den Betrieb ist ein elektrischer Anschluss mit 3 × 400 V, 16 A erforderlich.
Dank der integrierten Verfahrvorrichtung lässt sich der CBL6 einfach dort positionieren, wo er benötigt wird, und bei Nichtgebrauch platzsparend abstellen.
Vor der Verwendung sind Gesamtgewicht, Abmessungen, Aufnahmepunkte und Lastverteilung des Staplers mit dem zulässigen Einsatzbereich der Hebebühne abzugleichen.
Bestimmungsgemäße Verwendung
Der CBL6 eignet sich für Staplerwerkstätten, Lager, Logistikzentren und Industriebetriebe, die elektrisch, gas- und dieselbetriebene Gegengewichtsstapler warten. Durch Versetzen der Rampe können nach Prüfung der Abmessungen und Aufnahmepunkte auch bestimmte Schubmaststapler angehoben werden.
CBL6
Hebebühnen für andere Flurförderzeuge
Für Hochhubwagen, Stützarmstapler und andere innerbetriebliche Transportfahrzeuge bieten wir außerdem die kompakten Servicehebebühnen DSS2 und DSS3 an.
Bis 2.500 kg
DSS2
Kompakte Servicehebebühne für Hochhubwagen und Stützarmstapler.
Kontaktieren Sie uns. Wir prüfen Gewicht, Abmessungen und Aufnahmepunkte Ihrer Stapler und empfehlen Ihnen die passende Servicehebebühne für Ihre Werkstatt.
